概述

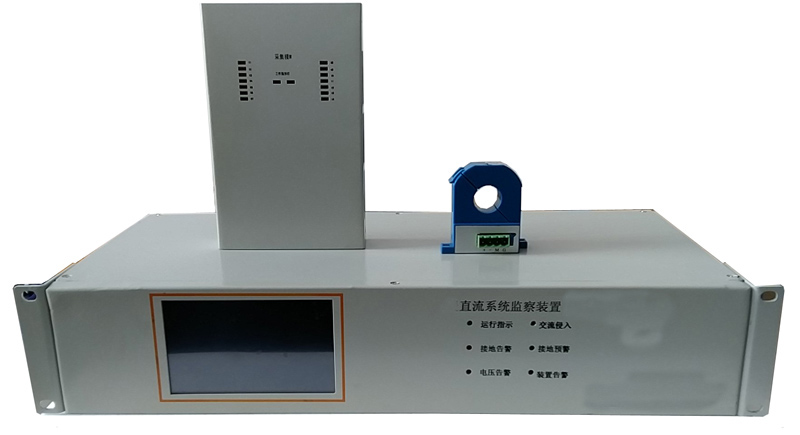

直流系統監察裝置是依據最新電力行業標準《DL/T856-2013直流電源系統絕緣監測裝置技術條件》并結合國家電網《國家電網公司十八項電網重大反事故措施》要求開發的新一代直流電源系統絕緣監測裝置。
直流系統監察裝置（以下簡稱本裝置）采用平衡橋+不平衡橋相結合的原理對母線絕緣狀態進行監測，裝置在監測和選線過程中不向直流系統注入任何交流信號，正常時只有平衡橋工作，不平衡橋只有監測平衡接地時工作一次，并且不平衡橋啟動時引起的母線對地電壓波動低于±5%，饋線支路絕緣監測采用直流霍爾傳感器采集饋線支路漏電流方式，受直流系統饋線回路對地分布電容影響很小。
本裝置能夠精確測量交流竄入電壓值、母線電壓、正負母線對地電壓，準確計算出正、負母線絕緣電阻、各饋線支路絕緣電阻，能夠快速選出絕緣降低或接地故障的饋線支路，具有交流竄入告警功能，并能選出交流竄入故障支路，具有直流互竄告警功能，并能選出直流互竄支路，具有傳感器零點校正功能并能兼容多種傳感器接口。具有交流竄入、絕緣告警、壓差告警、定時、電阻變化等多種自動啟動選線功能，故障消失告警信號能夠自動復歸。

2、主要功能特點
2.1、 實時監測直流母線電壓、正負母線對地電壓、正負母線對地交流電壓、正負母線對地絕緣電阻及支路對地絕緣電阻等數據，并直觀顯示到裝置顯示屏。
2.2、 當直流系統發生下列故障時，本產品應能迅速、準確、可靠動作，發出絕緣故障報警信息：
a)單極一點接地及絕緣降低；
b)單極多點接地及絕緣降低；
c)兩極同支路同阻值接地及絕緣降低；
d)兩極同支路不同阻值接地及絕緣降低；
e)兩極不同支路同阻值接地及絕緣降低；
f)兩極不同支路不同阻值接地及絕緣降低；
2.3、 當直流系統對地絕緣電阻小于等于預警值時，本產品可準確預警并自行啟動支路選線功能。
2.4、 當直流系統母線電壓異常，正負母線對地電壓偏差過大時，本產品可準確報警，報警門限值可設定。
2.5、直流互竄告警：當直流系統發生直流互竄故障時，本產品能發出直流互竄故障告警信息，并準確選出故障支路。
2.6、交流竄電告警：本產品可監測交流竄入，設定交流竄入門限報警值。當直流系統發生有效值超過報警值的交流竄電故障時，本產品能發出交流竄電故障告警信息，并顯示竄入交流電壓的幅值，選出交流竄入的故障支路。
2.7、電壓偏差補償功能：當直流系統正負母線對地電壓的比值超出保護誤動風險因數1.222時，產品應能通過對地電壓偏差補償橋使直流系統對地電壓恢復到平衡狀態。
2.8、本產品具有自檢功能，每天早晨9:00，裝置自動啟動自檢功能，無需定期校驗，即可隨時發現裝置的一下各種故障并給出報警，也可減少運行維護成本。
a)平衡橋電阻開路；
b)檢測橋電阻開路；
c) 通訊中斷；
d)選線模塊斷開；
e)互感器斷開；
2.9、本產品具有以下多種啟動方式啟動檢測橋，實時測量正負母線對地電壓和正負母線對地絕緣電阻。
a)產品開機自行啟動
b)定時啟動
c)正負母線對地電壓偏差啟動
d)手動啟動
e)斷電啟動；
3、技術指標
3.1、正負極絕緣電阻測量：  0--999.9KΩ
3.2母線電壓測量范圍：     80%--130%Un,誤差±1%
3.3母線對地交流電壓側量： 0--242V,誤差±5%
3.4母線對地電壓測量范圍： 10%--130%Un,誤差±1%
3.5母線絕緣電阻測量范圍： 當R_i＜10kΩ時，      顯示具體數值
10KΩ≤Ri≤60KΩ     誤差±5%
                            60KΩ≤Ri≤200KΩ    誤差±10%
                            200KΩ≤Ri≤999KΩ   顯示具體數值±
3.6支路電阻測量精度：     當R_i＜10kΩ時，      顯示具體數值
10KΩ≤Ri≤100 KΩ   誤差±20%
                            100KΩ≤Ri≤200 KΩ  顯示具體數值
3.7接地告警電阻整定：     1--120KΩ,步長1K
3.8母線電壓越限告警整定： 1--±20%，步長1%
3.9直流系統電壓等級：     24V、48V、110V、220V
3.10工作電源范圍：        AC220V±20%；
3.11裝置使用條件:         環境溫度：-10℃～55℃；
                           濕    度：≤90%；
大氣壓力：80～110Kpa；
4、尺寸：
面板尺寸（寬×高）：480 mm×90 mm
開孔尺寸（寬×高）：465 mm×75 mm
主機尺寸（寬×高×深）：440 mm×90 mm ×200 mm
（說明：具體尺寸訂貨時溝通）
